Deschiderea portbagajului din interior


t1s

Recommended Posts

Acesta e un DIY pentru montarea butonului de deschidere al portbagajului.



Ce-ti trebuie:

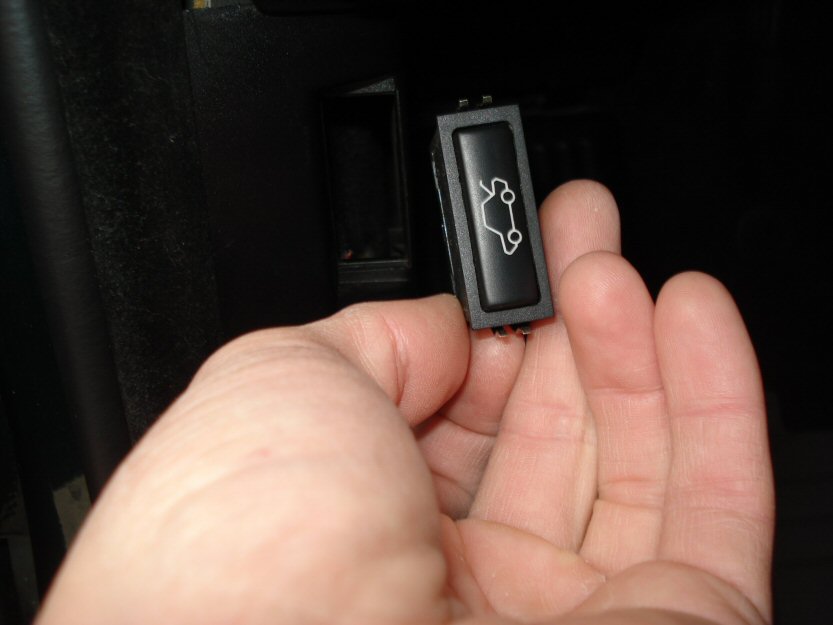

Buton de deschidere a portbagajului + mufa conectoare : 30 ron (sh de pe forum); nou: 200 ron

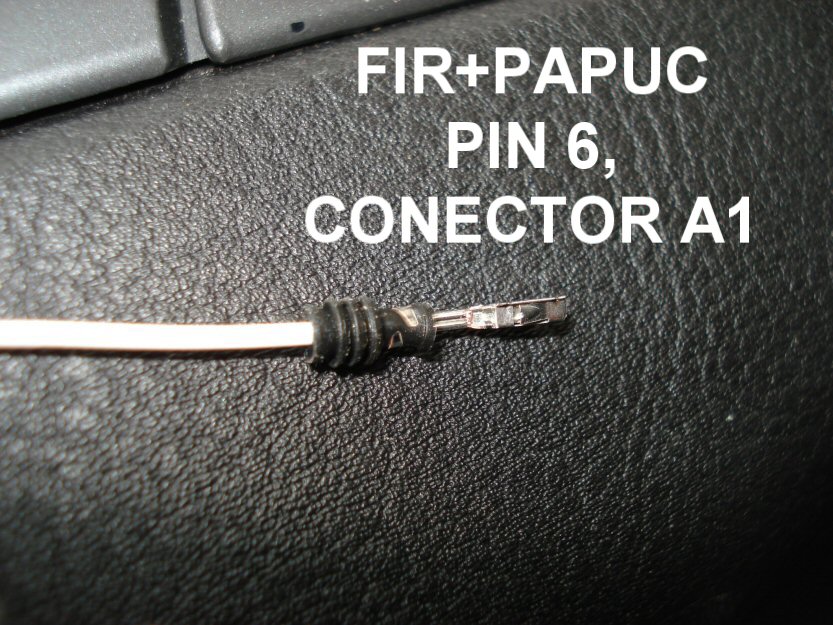

4 fire electrice prevazute cu papuci pentru pini: 6 ron/buc (reprezentanta)

Fire electrice cu diametrul de 3 mm (se pot folosi cele pentru boxe)

post-13937-1255808874_thumb.jpg post-13937-1255808921_thumb.jpg



Unelte:

-surubelnita in cruce

-surubelnite cu cap drept (mai multe dimensiuni)

-cheie inelara de 10

-cutter

-pistol de lipit

-fludor

-pasta decapanta

-banda izolatoare

-tub varnish (tot pt izolare fire)

-una bucata MBW E46



Timp de lucru: aproximativ 2 ore



1) Se incepe cu demontarea levierului ce deschide capota si apoi a surubului de sub levier

post-13937-1255809073_thumb.jpg post-13937-1255809088_thumb.jpg

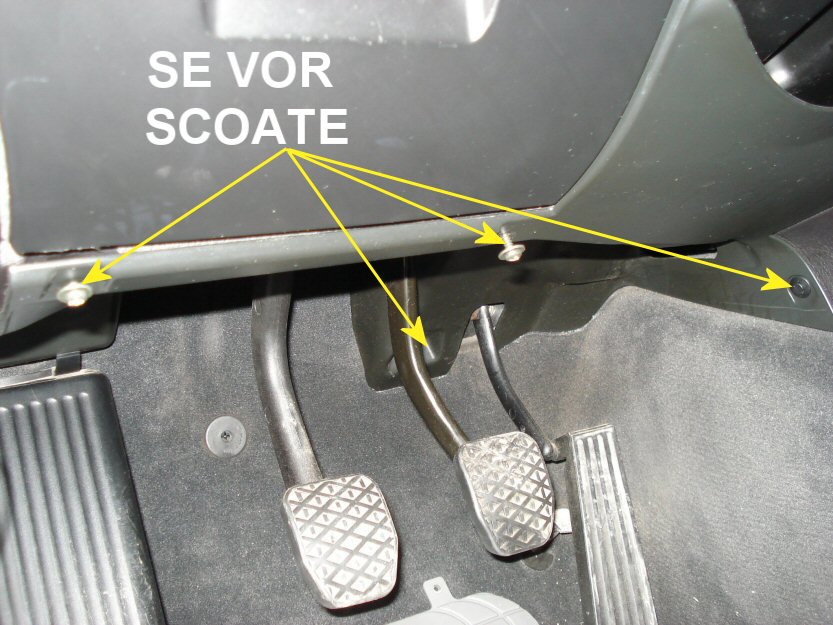

2) Se demonteaza capacul de sub bord (la sofer). Este prins in 2 suruburi (in dreapta coloanei de directie si sub compartimentul din stanga), 2 "cuie" de plastic+camasi (langa stalpul din stanga si in partea dreapta, acolo unde capacul se prinde de consola centrala) si mai este un surub de plastic ce prinde capacul de podul pedalier, intre acceleratie si frana.

post-13937-1255810084_thumb.jpg post-13937-1255809823_thumb.jpg

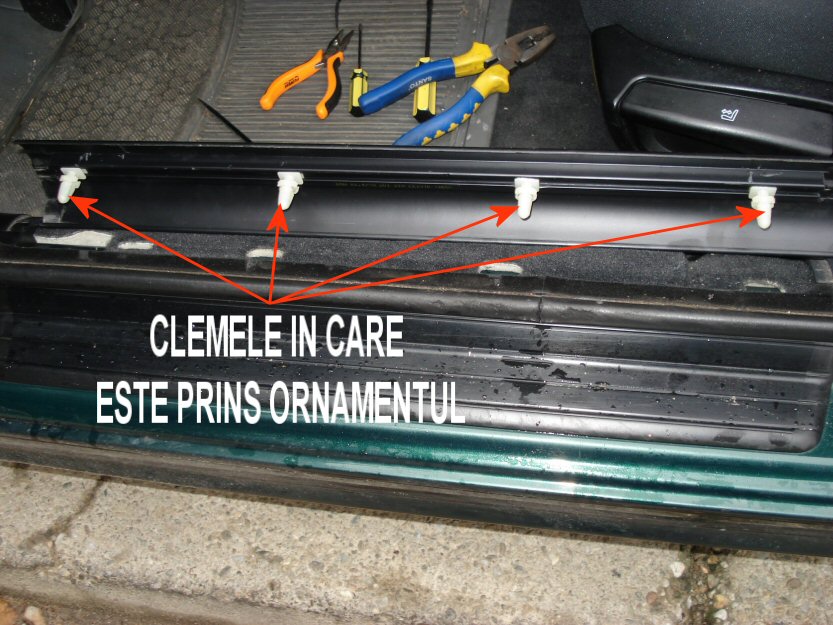

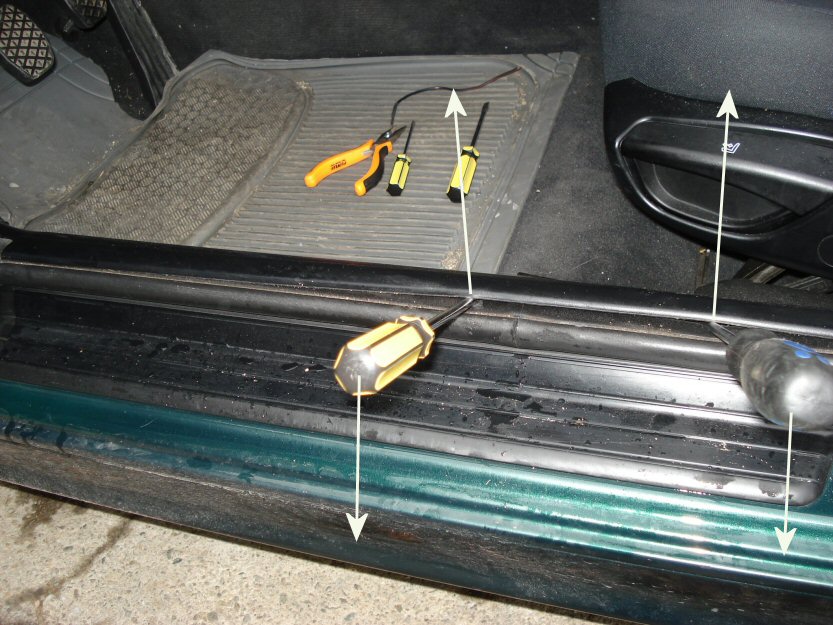

3) Se scoate ornamentul de plastic de pe prag. Este prins in 4 cleme de plastic. Se va intoduce surubelnita pe sub ornament si se va apasa pe manerul acesteia. Surubelnita trebuie introdusa suficient de mult si cat mai aproape de cleme. Se va incepe de la un cap spre celalalt.

post-13937-1255810150_thumb.jpg post-13937-1255810158_thumb.jpg

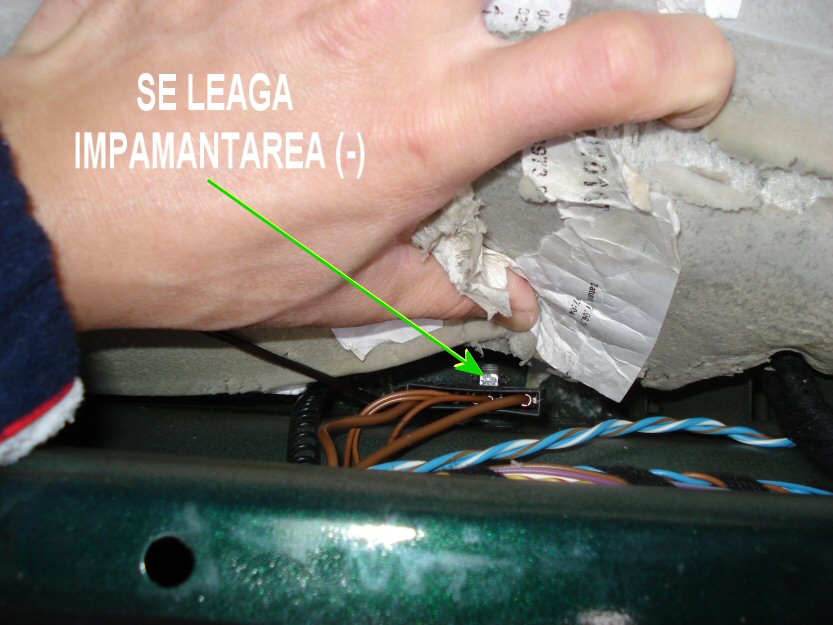

4) Se da mocheta intr-o parte si se vor observa mai multe fire maro, de diferite dimensiuni, ce intra intr-un plastic. Acesta este prins de prag. Se desface piulita cu o inelara de 10 si se leaga capatul dezizolat al unui fir de surub, dupa care se va pune piulita la loc. Acest fir este ,,- ''




5) Se trage firul pe sub mocheta la locasul butonului si se leaga de unul din cele 4 fire cu papuci pentru pini, dupa care, papucul se mufeaza la pinul 5 al conectorului butonului.

post-13937-1255810778_thumb.jpg post-13937-1255811566_thumb.jpg

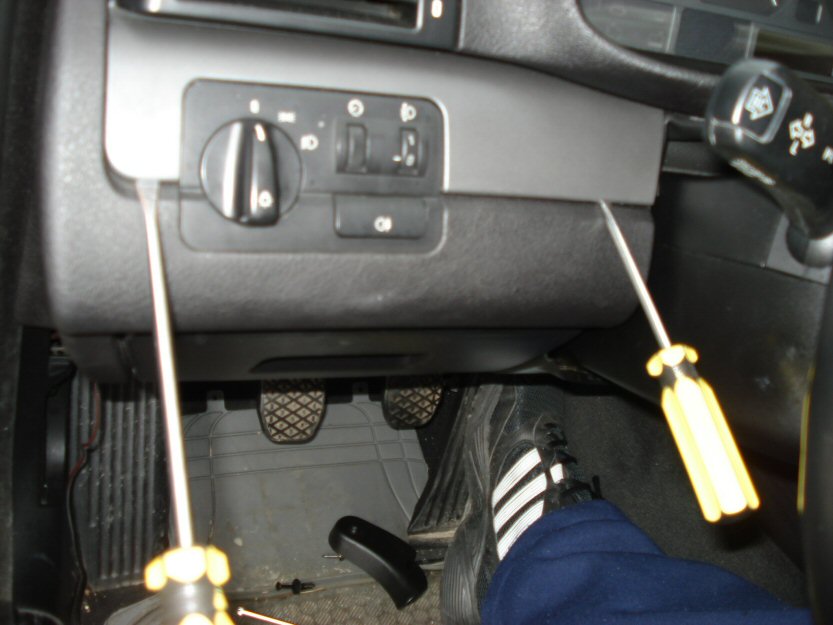

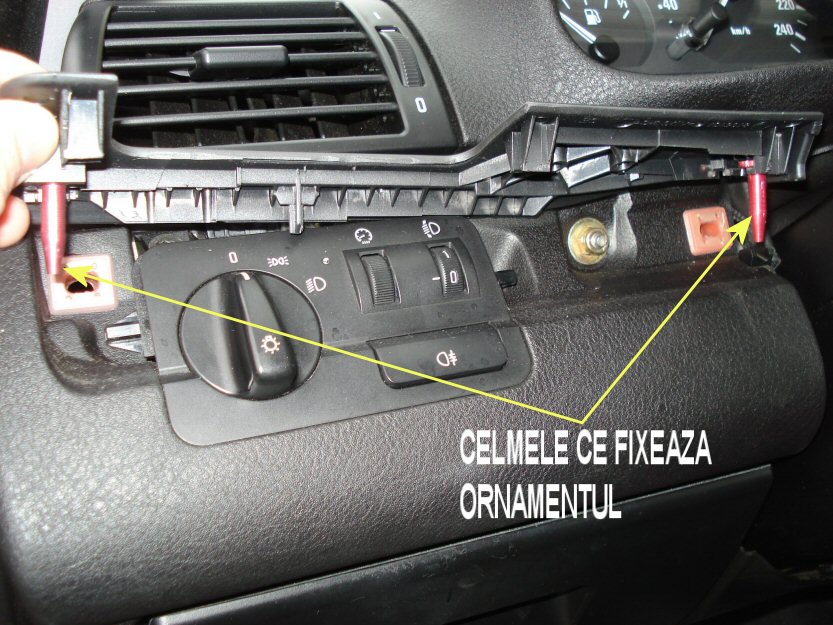

6) Se desface ornamentul de la blocul de lumini cu ajutorul unei surubelnite drepte. Este prins in 2 cleme, la extremitati.

post-13937-1255810936_thumb.jpg post-13937-1255810944_thumb.jpg

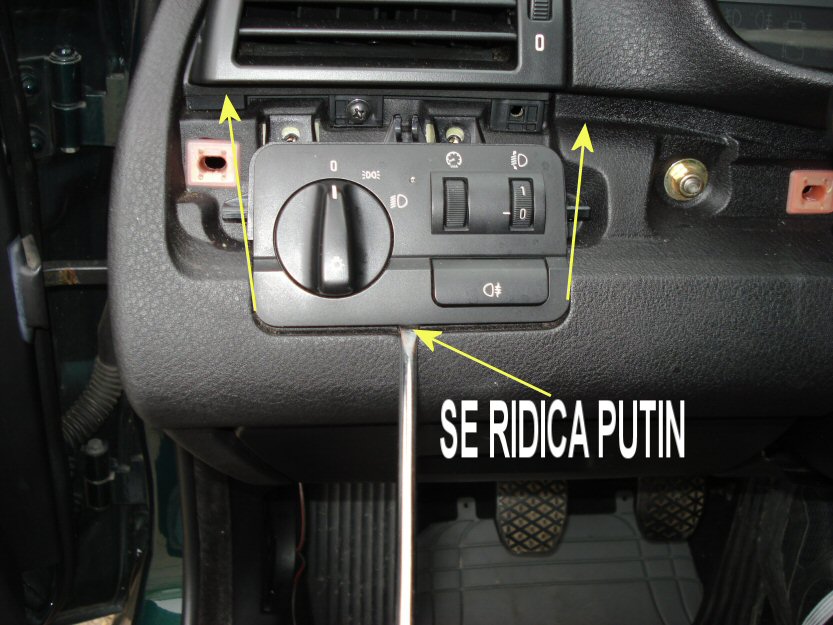

7) Se desfac cele 2 suruburi ce fixeaza blocul de lumini, apoi, se introduce o surubelnita dreapta sub bloc si se ridica putin pentru a-l putea scoate.

post-13937-1255811076_thumb.jpg post-13937-1255811084_thumb.jpg

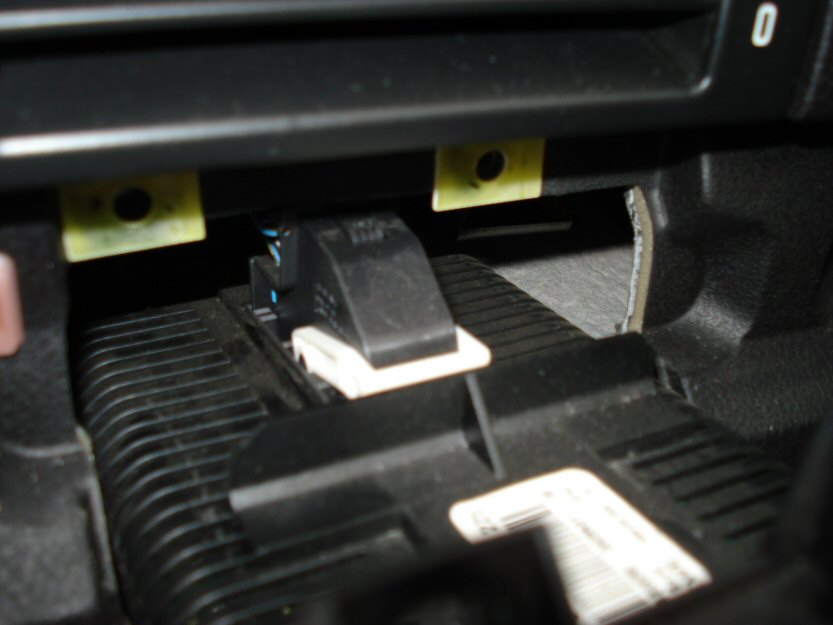

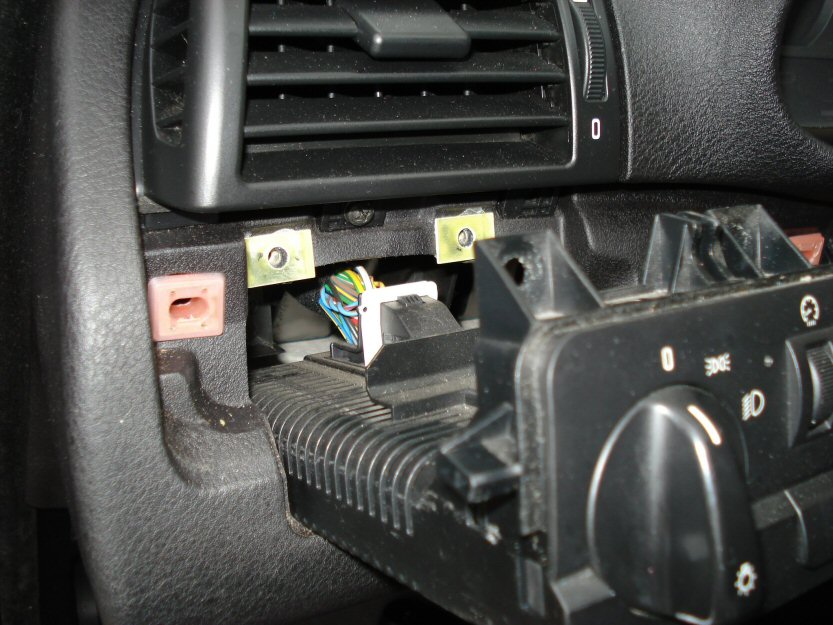

8) Se trage afara blocul de lumini atat cat este posibil. Se scoate conectorul acestuia apasand pe butonul de siguranta si apoi actionand spre noi si inspre jos "tag"-ul alb.

post-13937-1255811501_thumb.jpg post-13937-1255811508_thumb.jpg post-13937-1255811516_thumb.jpg

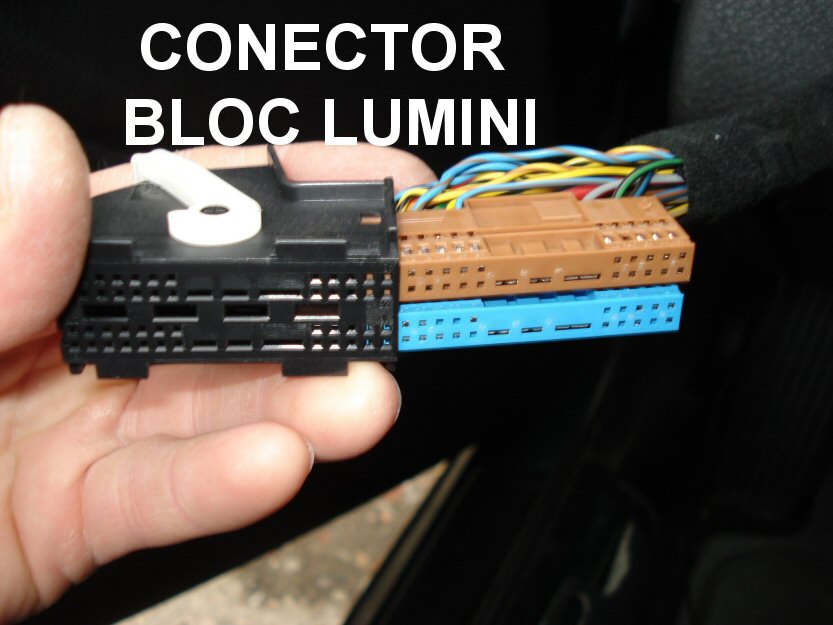

9) Se scoate afara blocul de lumini si se trage si conectorul cat ii permite manunchiul de fire.

post-13937-1255811525_thumb.jpg post-13937-1255811534_thumb.jpg



10) Se scoate protectia contactorului. Se vor observa 2 "plug"-uri: unul maro si unul albastru. Pe noi ne va interesa cel maro.

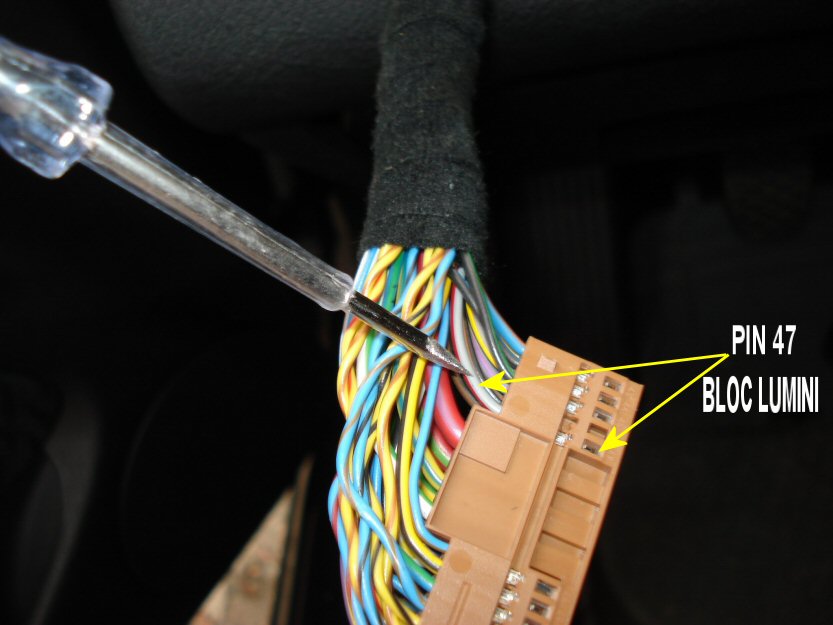

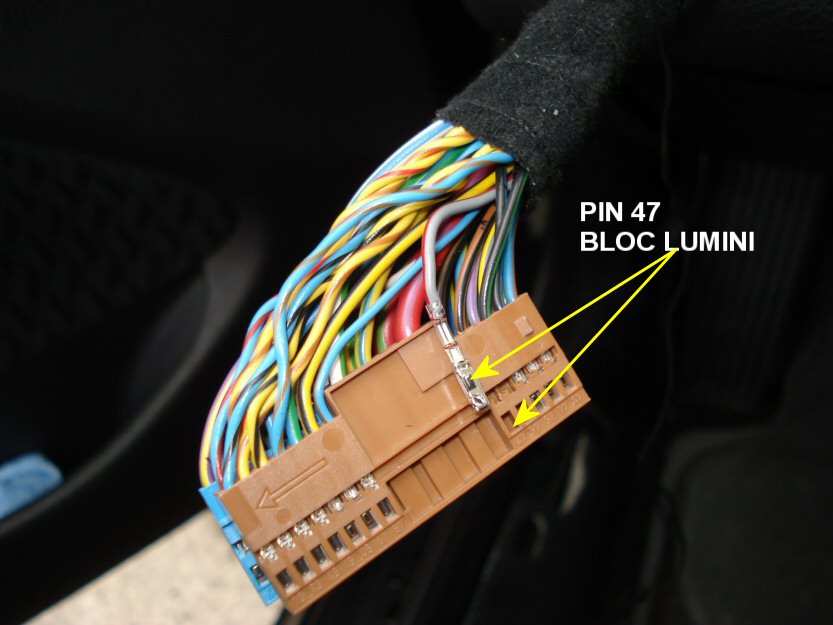

11) Pe "plug-"ul maro localizati firul gri/rosu. Acesta corespunde pinului 47 (nr. pinilor se afla scrisi pe marginea conectorului, in dreptul fiecarui pin). Acest fir serveste la iluminarea bordului si va trimite 12v pentru a aprinde ledul din buton.




12) Scoateti firul afara apasand cu varful unei surubelnite foarte subtiri pe clema de blocare a pinului.

post-13937-1255811546_thumb.jpg post-13937-1255811560_thumb.jpg

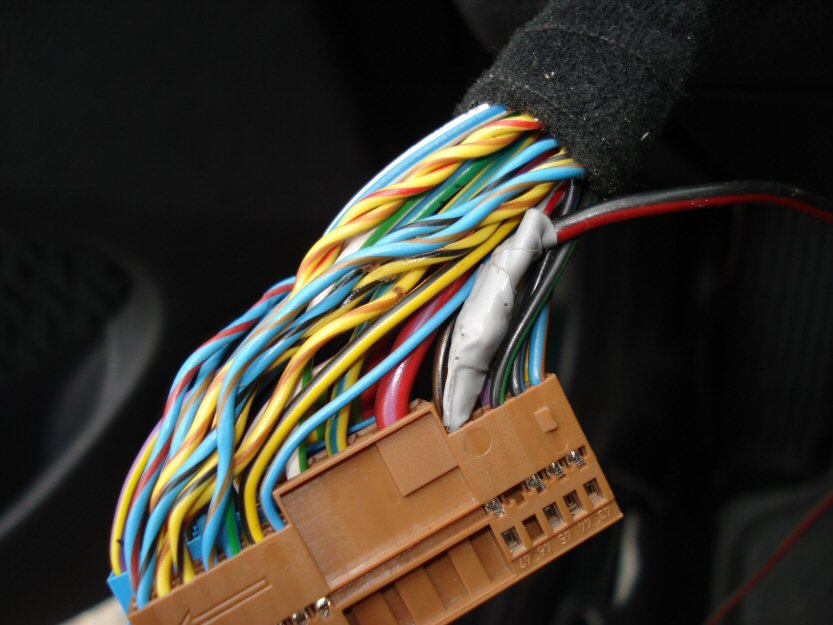

13) Dezizolati putin firul gri/rosu, si legati de el capatul unui fir liber de lungime aprox 30 cm. Pentru o mai buna prindere, il puteti cositori. Dupa aceea, izolati firele si introduceti pinul in locasul din conector. Sa fiti atenti sa nu gresiti gaurica. :)

post-13937-1255812760_thumb.jpg post-13937-1255812769_thumb.jpg



14) Acum puteti reasambla blocul de lumini, reinstalati-l in bord si puneti la loc ornamentul.



15) Cositoriti firul legat la blocul de lumini de cu unul din cele 3 fire cu papuci ramase, izolati legatura si apoi scoateti-l prin locasul butonului de deschidere a portbagajului si conectati-l la pinul 2 al conectorului butonului.




Ok! Acum e momentul sa ne mutam pe partea pasagerului.



16) Deschideti torpedoul si indepartati cele 5 suruburi: 3 prind torpedoul in fata, acolo unde se inchide usita acestuia, iar 2 se vor gasi in lateralele acestuia, acolo un se afla banda de sustinere a usitei- in dreapta, iar in stanga, acolo unde se gaseste telescopul ce lasa usor usita in jos. Dupa aceea, scoateti "cuiul" de plastic si camasa acestuia, care se afla langa stalpul din dreapta.

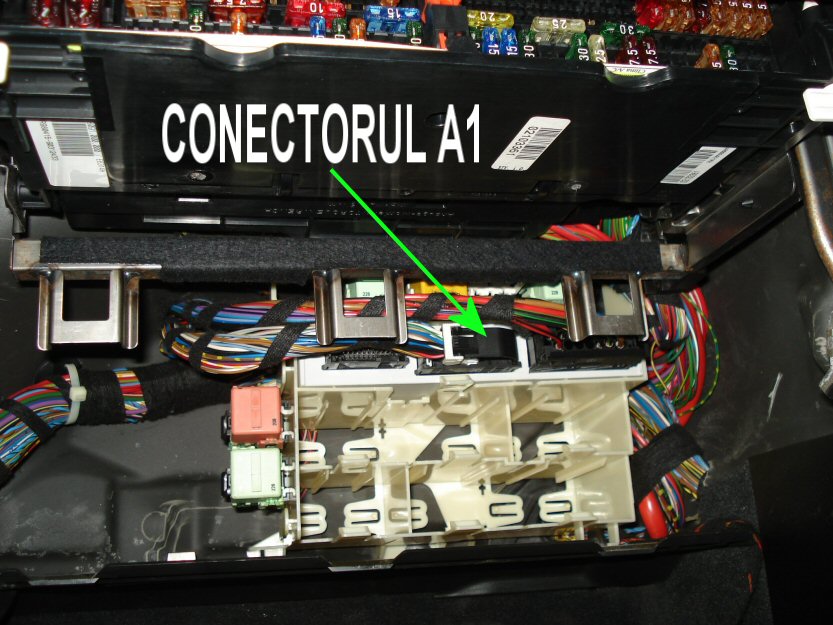

17) Indepartati torpedoul tragandu-l usor spre voi si spre in jos. Dupa ce l-ati indepartat veti vedea modulul general de control al masinii. Localizati conectorul A1. Acesta se afla in mijloc.




18) Scoateti conectorul din modul apasand butonul de siguranta si tragand de "tag"-ul alb spre dreapta.

post-13937-1255814928_thumb.jpg post-13937-1255814935_thumb.jpg post-13937-1255814957_thumb.jpg

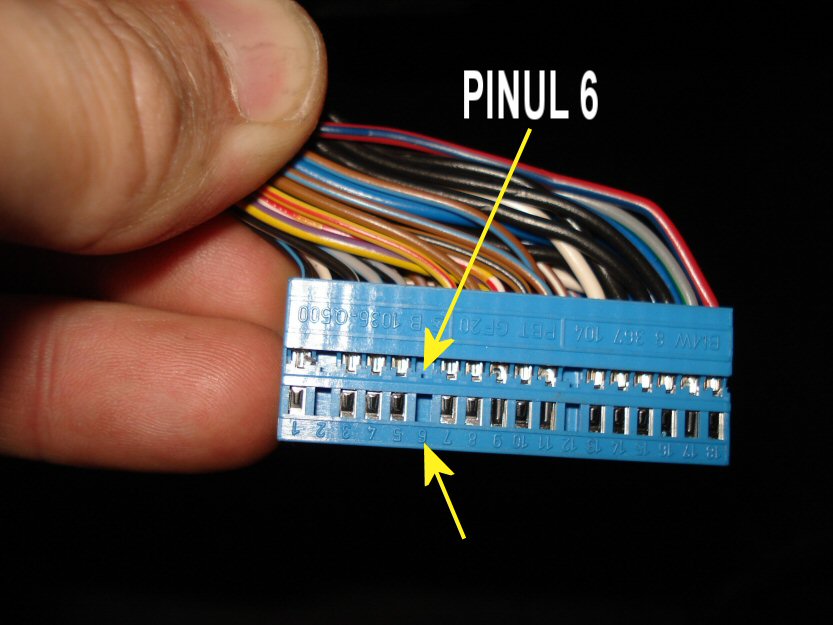

19) Se indeparteaza lamela alba de la camasa conectorului si se scoate conectorul albastru afara, localizandu-se pinul 6.

post-13937-1255814966_thumb.jpg post-13937-1255814977_thumb.jpg



20) Se introduce un fir cu papuc in locasul pinului 6. Locasul este putin mai stramt decat papucul, asa ca inarmativa cu multa rabdare. Aveti grija atunci cand introduceti papapucul sa nu il fortati prea tare fiindca exista posibilitatea sa-l rupeti, acesta fiind destul de fragil.




21) Dupa ce ati introdus papucul in locas, prelungiti celalalt capat al firului cu o bucata de fir de aprox. 1 m la care atasati ultimul fir ramas din cele cumparate de la reprezentanta. Dupa ce ati teminat de cositorit si izolat firele, mufati papucul ramas liber la pinul 6 de la conectorul butonului.




22) Introduceti conectorul A1 inapoi in locasul sau si faceti proba butonului sa vedeti daca merge.

ATENTIE! Butonul functioneaza numai daca portbagajul se poate deschide si de la clapeta de deasupra numarului. Daca portbagajul de deschide numai de la cheie, atunci butonul montat in interior nu actioneaza deschiderea portbagajului. Stiu, este cam frustrant...

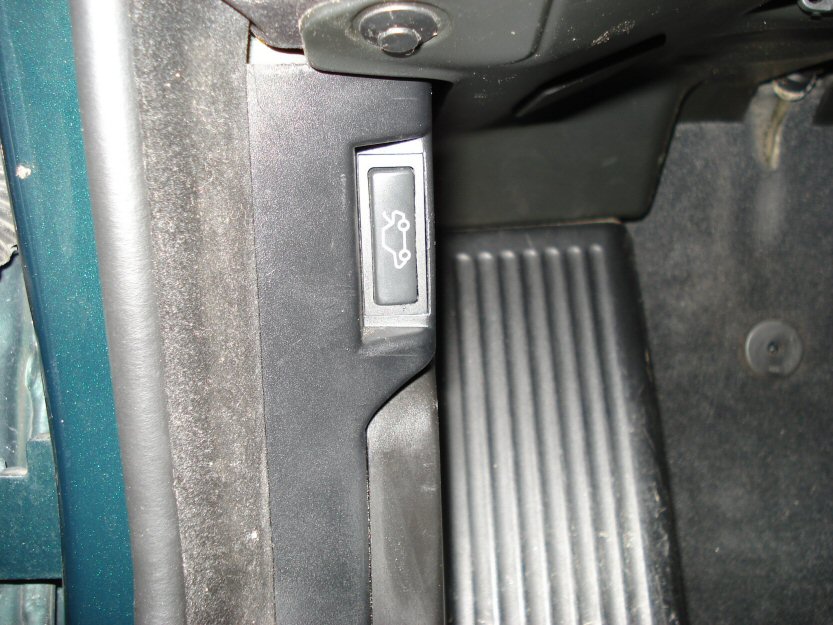

23) Dupa ce ati probat functionabilitatea butonului, treceti firul prin spatele bordului si motati butonul in locas.




24) Montati in ordine inversa tot ce ati demontat pentru a face posibila instalarea butonului.



Acum aveti un buton ce deschide portbagajul din interior si nu va veti mai simti marginalizati ca americanii au aceasta optiune pe bim-urile lor iar dumneavoastra nu.





Va urma:

- montarea unui buton de siguranta, ce poate deschide portbagajul din interior daca ati uitat cheia in portbagaj chiar daca acesta se poate deschide numai de la butonul de pe cheie.

Edited by t1s
  • Like 4
  • De acord! 1
Link to comment
Share on other sites

Felicitari pentru DIY!



Vroiam sa fac treaba asta demult, dar nu am gasit buton decat nou. De la cine l-ai luat?



Multumesc! Am incercat sa fie destul de detaliat pentru a fi mai usor de realizat pentru cei care doresc sa-si monteze un astfel de accesoriu.



Buton am gasit pe forum, la ''GABI BMW 3'' la 30 ron (cu tot cu mufa si cu o bucata de 15 cm de cablaj deja legata) + curieratul, m-a dus la aproape 60 ron. Se mai gaseste si pe la altii pe forum dar mult mai scump (100-150 ron) si nu cred ca se merita daca nu sunt noi... Mai sunt sanse sa gasesti pe ebay cam la 12-15 dolari, dar incearca sa-l contactezi pe Gabi.



Vei gasi pe topicul lui, unde mi-a raspuns la cerere, si un numar de telefon la care poti lua legatura cu el.



O zi buna!

Edited by t1s
Link to comment
Share on other sites

salutare si felicitari pentru topic. fiindca te vad priceput te intreb daca ai cumva explicatii sau un link sa ma ajute la montarea unei alarme originala bmw, pachet lumini interior, oglinda cu senzor antiorbire. daca ma poti ajuta da mi un pm te rog. multumesc anticipat



Multumesc!



http://forum.e46fanatics.com/search.php?searchid=11976651. Pe forumul asta o sa gasesti foarte multe postari DIY, printre care si cel pentru montarea luminilor de interior. Trebuie doar sa cauti! Nici eu nu am stiut cum se monteaza acel buton, insa am cautat si am gasit. Si trebuie sa-ti si placa sa te joci putin cu trusa de scule.  :)

Link to comment
Share on other sites

Ai cumva codul pentru papucul din A1 (pinul 6).

10x

Nu am codul, insa, atunci cand te duci la reprezentanta ii explici pentru ce iti trebuie papucul si ii spui ca se pot folosi si la senzorul de temperatura... (cei de la filaret mi-au spus ca pt acei senzori ii folsesc)

Link to comment
Share on other sites

  • 3 weeks later...
salutare felicitari pt diy ... vin si eu cu o neclaritate la voi se salta singur porbagajul cand il deschideti ca la mertzane...as vrea sa-l fac sa se ridice singur ... aveti vreo idee cum .... apropo de post oare la americani se ridica singur



poti sa-l faci tu custom cu actuatoare dar nu vad o mare smecherie in asta .

Link to comment
Share on other sites

salutare felicitari pt diy ... vin si eu cu o neclaritate la voi se salta singur porbagajul cand il deschideti ca la mertzane...as vrea sa-l fac sa se ridice singur ... aveti vreo idee cum .... apropo de post oare la americani se ridica singur



Niste echilibroare (telescoape...) mai puternice

Link to comment
Share on other sites

  • 1 month later...
  • 2 months later...
am luat si acel buton cu tot cu mufa si cu 15-20 cm de fir de pe o masina de la dezmembrari si maine ma apuc sa il montez. ce vruaiam sa va intreb, acest buton trebuie sa mearga si fara contact pus, nu? si merge si cand esti oprit si masina e inchisa toata si tu inauntru (spre exemplu cand ajungi la destinatie si vrei sa desfaci portbagajul fara sa deschizi usile, tinand cont ca usile se inchid automat cand plec de pe loc) ma gandesc ca asa trebuie sa mearga dar vreau sa fiu sigur. ms t1s pt diy Edited by JaMb0
Link to comment
Share on other sites

oare pe E36 se poate lega asa ceva ?!

Daca se deschide potbagajul electric merge adica din butonul de deasupra numarului de inmatriculare, dar daca se deschide din butonul de unde bagi cheia nu merge. inseamna ca nu e electric.
