Salutare tuturor, sper sa ma poata ajuta cineva cu montajul navigatiei oem 16:9. Momentan pe masina am navi monocrom cu modulele in portbagaj si cablul care intra in casetofon e cel cu mufa mica albastra. Acum am luat de la cineva monitorul mare si modulul de navi mk3 si am inteles ca imi mai trebuie tras cablul de video cu mufa alba. Ma poate ajuta cineva cu o schema pt acest cablu sau cu un cablu de genu sau macar ceva sfaturi daca o sa imi afiseze pe ecran daca fac cablul acesta sau trebuie sa il modific si pe cel care il am? Mentionez ca am montat navi mare cu modulul si am mufat doar cablul care il am si merge absolut tot doar ca monitorul nu afiseaza se aprinde doar fundalul. Multumesc anticipat si astept ajutorul vostru!

Salut, ce an de fabricatie are masina?

Cand spui "merge absolut tot" te referi inclusiv la partea cu sunetul (radio)?

Masina e din 98 si da merge sunetul primeste toate comenzile , merge si magazia dar nu am video, la ecran se aprinde doar fundalul din spatele lui...

Iti trebuie doar cablajul video de la MK3 la monitor.

Te pot ajuta cu un cablaj.

Da, cablajul asta imi trebuie, cum luam legatura? Eu sunt din bucuresti.

Ai PM.

Salut tuturor! In primul rand multumesc colegului manole pt ajutor si imi pare rau ca nu am mai luat cablul de la time dar au intervenit alte probleme pe parcurs.

Intr-un final am facut cablul, navi merge ok doar ca am cateva probleme minore, adica: nu pot seta ora, data, si limita de viteza, sunt acolo intru pe ele dar cand trebuie sa dau set, acel buton pe ecran e inchis. Daca a mai intalnit cineva problema asta il rog sa ma ajute cu un sfat. Multumesc anticipat!

Nu ai legat i-bus la ceasuri de-aia nu poti regls

buna seara

am reusit sa montez pe e46 navi 16:9 luata tot de pe un e 46

am luat si instalatia electrica si totul este ok

acum am si eu o intrbare, la aceasta instaltie avea 2 fire mai iesite din manunchiul instalatiei

1 fir maro cu rosu care venea legat in mufa de la bord pe firul negru cu alb si al doilea fir albastru cu galben care era lagat la panoul de sigurante in mufa cu fire albastra cu galben

ce fac aceste doua fire?

va multumesc

Edited February 21, 201610 yr by emilmarin

daca firele ajung in mufa roz de la navi, ele sunt semnalele de reverse si speed. merge navigatia si fara ele.......e ceva munca sa le legi unde trebuie, dar daca vrei, se poate face. masina fara navi de fabrica nu le are "scoase" la indemana

multumesc

le-am legat si pe astea la locul lor numai ca nu stiam ce fac

va salut din nou la navigatia mare mai am o mufa mica neagra cu 5 fire din care 3 duc la modulul de sunet dar nu stiu in ce pini

la ce foloseste aceasta mufa?

va multumesc

Salut, probabil este de la magazia de CD-uri.

Cele 3 fire care merg la BM54 ajung cumva in mufa B la pinii 2,8 si 9?



salut

multumesc pt raspuns

pinii pt magazie sunt deja cuplati in mufa B de la bm 54 si duc la mufa de la magazie, deci nu sunt acestea

mufa care am aratat-o in poza de mai sus duce in bm dar are firele scoase din mufa

daca as sti la ce se conecteaza mufa in cauza as sti si unde vin pini bagati in bm

poate totusi cineva ma ajuta

Multumesc

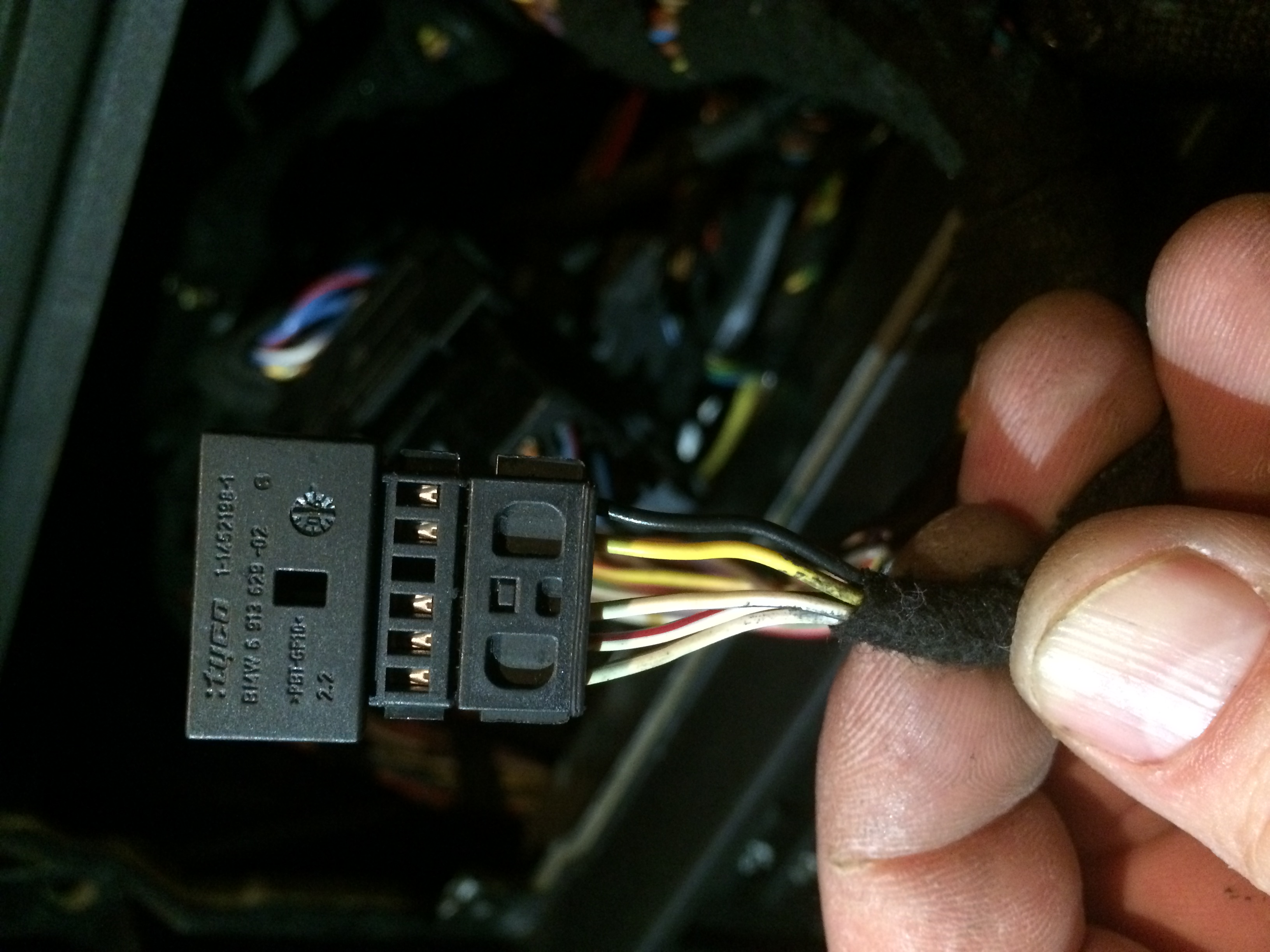

asta e mufa in cauza

Edited February 26, 201610 yr by emilmarin

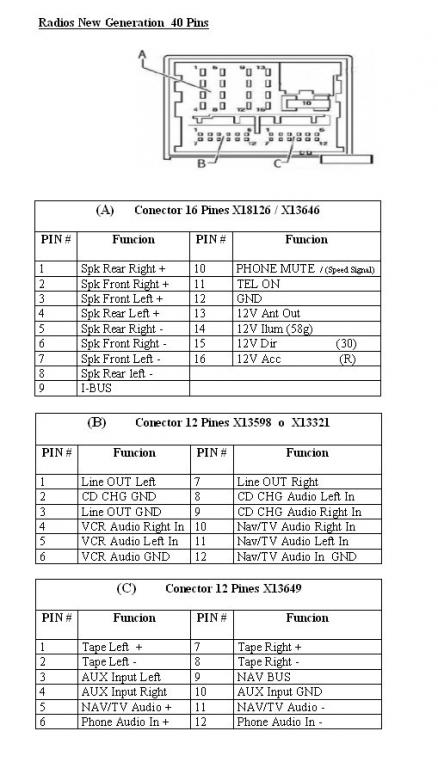

Verifica si pinii 3,4 si 10 din mufa C daca sunt ocupati.

Mai poate fi de la AUX-IN.

Este si auxiliarul ocupat pt functioneaza

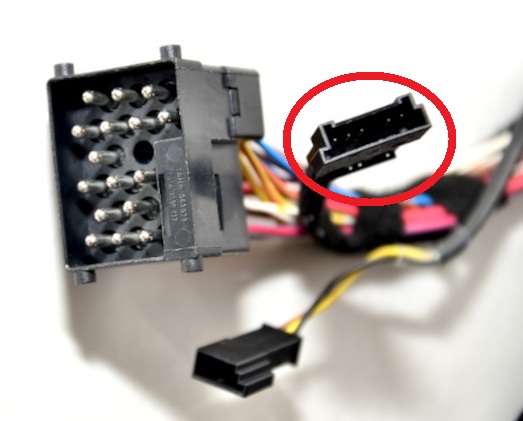

mufa la auxiliar este acesta incercuita cu albastru

Salutare am și eu o problemă, recent am luat-o Navigație Oem 16:9 cu toate modulele mai exact cu:



NAVI MARE 16:9

MODUL SUNET BM 54

MODUL GPS MK 4

MODUL TV

MODUL BLUETOOTH

MAGAZIE DE CD-URI

INSTALAȚIE ELECTRICĂ COMPLETĂ

Am montat-o pe mașină singur mi-a luat 13 ore să, o fac cap coadă ca la carte doar că:



Am 2 fire mai subțirele care duc din modul GPS mai exact din mufa "VIOLET" până în față.

1 fir este "ALBASTRU CU GALBEN "

Iar celălalt este "VERDE CU GALBEN "parcă.

Și bănuiesc că trebuie legat undeva dar nu știu unde mai exact.

Asta ar fi prima problemă"!!



  A-2-a problemă ar fii faptul că, eu pe instalația navigației în față mai exact unde e Navigația am 2 mufe care una e de la Microfon,iar a-2-a este de la AUX .

În spate unde sunt toate modulele conectate dar mai am o mufă cu 3 pini exact ca cea din față neagră de la "AUX" care nu știu ce e,ce vine băgat în ea.



Întrebarea ar fii e posibil ca acea mufă din spate care vine pe mufa de la Bluetooth să fie de la Bmw Assist sau e posibil să fie de la altceva".??

Edited September 9, 20233 yr by LaUrEnTiU97
Adăugare info.

5 hours ago, LaUrEnTiU97 said:

Salutare

Am 2 fire mai subțirele care duc din modul GPS mai exact din mufa "VIOLET" până în față.

1 fir este "ALBASTRU CU GALBEN "

Iar celălalt este "VERDE CU GALBEN "parcă.

Și bănuiesc că trebuie legat undeva dar nu știu unde mai exact.

Asta ar fi prima problemă"!!



  A-2-a problemă ar fii faptul că, eu pe instalația navigației în față mai exact unde e Navigația am 2 mufe care una e de la Microfon,iar a-2-a este de la AUX .

În spate unde sunt toate modulele conectate dar mai am o mufă cu 3 pini exact ca cea din față neagră de la "AUX" care nu știu ce e,ce vine băgat în ea.



Întrebarea ar fii e posibil ca acea mufă din spate care vine pe mufa de la Bluetooth să fie de la Bmw Assist sau e posibil să fie de la altceva".??



Salut!

1. Asa cum a explicat un coleg mai sus in postarea nr. 10 din topic, firele din mufa violet merg la senzorul de roata. Conectarea lor face ca masina sa-si pastreze pozitia pe harta atunci cand semnalul GPS este slab sau inexistent (intr-un tunel de exemplu). Din cate imi amintesc se leaga la modulul DSC (nu mai retin exact).

2. Daca ai magazia de CD-uri conectata si functioneaza corect atunci acea mufa ramasa libera ar putea fi de la un modul de telefon (altul fata de cel pe care l-ai montat).

Au fost mai multe variante de module (cu sau fara Bluetooth) si unele aveau un amplificator GSM extern alimentat cu aceasta mufa. Daca modulul Bluetooth functioneaza corect poti ignora acea mufa. Se pot activa si comenzile vocale pentru modulul Bluetooth, iar pe partea de conectivitate este compatibil doar cu IOS.

Mai exista o mufa similara care alimenteaza antena radio de pe stalpul din stanga spate, dar banuiesc ca pe aceea ai conectat-o.

Salutare, am si eu nevoie de un mic ajutor, am nevoie sa pornesc pe banc/masa amplificatorul de la E46, model BM54, 65.12-6 922 510, am legat cele doua plusuri si nu iese din st-by. Necesita cumva pornire pe Ibus?

multumesc pentru raspunsuri

Necesita remote power on, in pinul 10



LE Stai asa ca ma gandeam la amplificatoriul hifi...modulul radio, daca de el vorbesti, necesita comanda pe kbus da pe pin 7

Edited February 7Feb 7 by zeronoo

In mufa mare? Am atasat mai jos o poza cu ce legaturi ar fi...probabil ca nu am schema care trebuie



Pare ok, cred ca am confundat eu cu bm24...nu am mai lucrat de foarte multa vreme la asa ceva :)))



Da...dar nu pare sa iasa din st-by, adica nu am sunet pe iesiri (pe masina, daca pun aparatul de masura pe fieacare iesire de difuzor am 6,8V, insa pe masa nu am, si nici st-by la integratul de amplificare), de-asta ma gandeam ca poate am ratat vreun fir ceva. Multumesc

Fara On-board monitor control unit nu prea ai cum sa il pornesti

2 minutes ago, catalin004 said:

daca pun aparatul de masura pe fieacare iesire de difuzor am 6,8V, insa pe masa nu am

bm54 are iesiri audio la difuzoare diferentiale, nu fata de masa...atentie acolo...



L.E. pe de alta parte, la BM54 e clasic sa pice circuitele integrate finale audio...

Edited February 7Feb 7 by zeronoo

Este modificat, cu circuit integrat montat ulterior, in fine nu la noi, este facut profesional. Cu on-board original sunetul se aude, insa cel care are masina a facut retrofit cu o navigatie TS7 (are amplificator intern), a mers de 1 an fara probleme...si zice el ca a lasat borna slaba si nu se mai aude sunetul acum.

TS7 functioneaza cum trebuie pe masa...
