Am fost si nu se potriveste nu stiu ce mufa. Poate scrie aici, dar chiar nu am cand sa mai caut pentru ca intr o ora trebuie sa ma duc la un alt electrician.



Care este problema, casetofonul meu este dintr o bucata, CD-ul este din 2 bucati (cd in sine si afisajul). La CD s-a potrivit mufa pentru unitatea CD in sine, dar pentru afisaj avea alta mufa care trebuia sa intre. Nici eu nu ma prea pricep sa dau detalii.

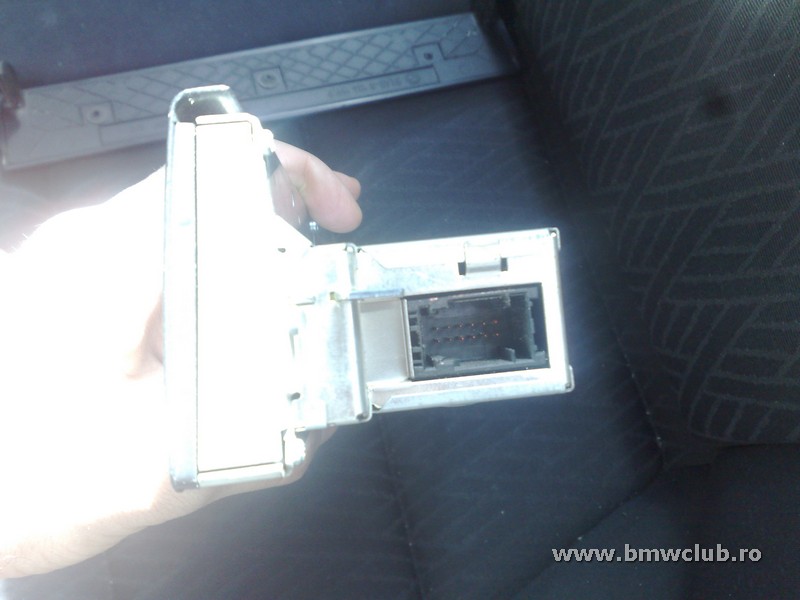

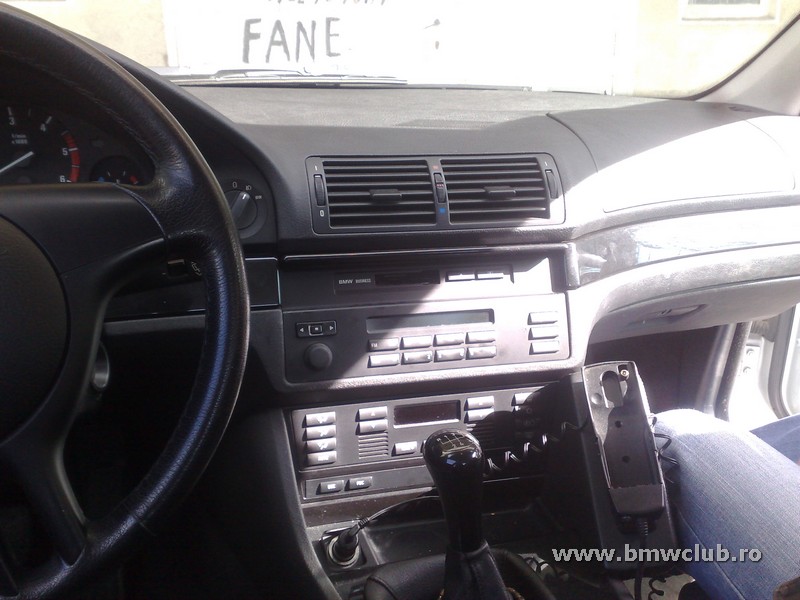

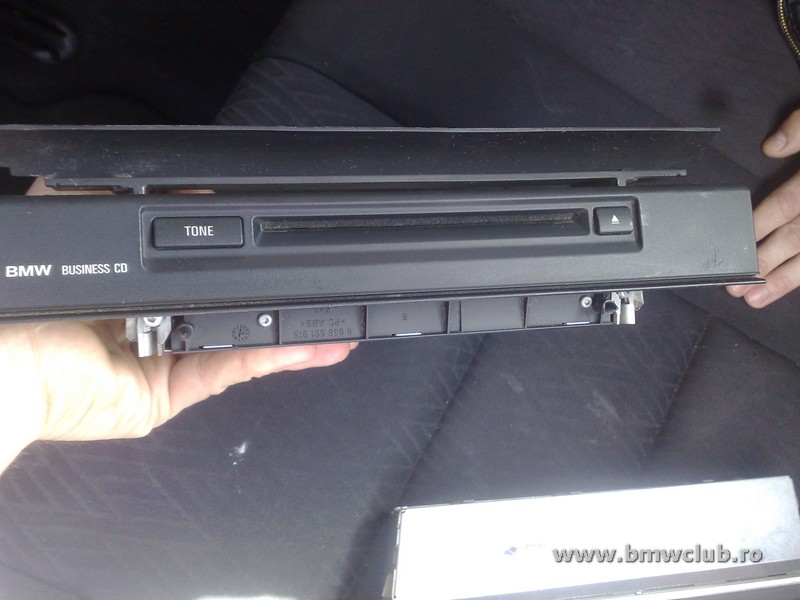

Am nevoie de niste pareri, o sa pun si niste poze, sper sa fie concludente. Daca a facut cineva schimbul mai ales rog sa posteze.



Later Edit: Afisajul este diferit fata de cel care il am eu, este cel cu mai multe butoane, am uitat sa-i fac o poza, dar stiti despre care este vorba

Edited March 25, 200917 yr by alex5aru

Am fost si nici el nu stie. Cred ca trebuie un fel de mufa adaptoare ? Chiar nu e nimeni care a schimbat ?

poate te ajuta asta:



http://www.realoem.com/bmw/partgrp.do?mode...hg=65&fg=05

Am fost si nu se potriveste nu stiu ce mufa. Poate scrie aici, dar chiar nu am cand sa mai caut pentru ca intr o ora trebuie sa ma duc la un alt electrician.



Care este problema, casetofonul meu este dintr o bucata, CD-ul este din 2 bucati (cd in sine si afisajul). La CD s-a potrivit mufa pentru unitatea CD in sine, dar pentru afisaj avea alta mufa care trebuia sa intre. Nici eu nu ma prea pricep sa dau detalii.



Am nevoie de niste pareri, o sa pun si niste poze, sper sa fie concludente. Daca a facut cineva schimbul mai ales rog sa posteze.



Later Edit: Afisajul este diferit fata de cel care il am eu, este cel cu mai multe butoane, am uitat sa-i fac o poza, dar stiti despre care este vorba



Pana si tapiteria este la fel cu cea din masina mea. Si eu am exact exact aceeasi problema. Se pare ca nu a rezolvat nimeni aceasta problema. Eu am inceput sa caut o modalitate de a adapta o intrare aux pe casetofonul original... Se pare ca cei de la Bmw au facut economie la cablu... <_<

http://www.realoem.com/bmw/diagrams/q/t/124.png http://www.realoem.com/bmw/showparts.do?mo...;fg=07&hl=1

ati rezolvat problema baieti? si eu am aceeasi problema... :twoup:

helppp :twoup:(

Daca mai stai vreo saptamana poate rezolvam cumva. Trebuie sa fac aceasta modificare la cineva si vad ce si cum. In principiu vor trebui taiate fire si insertizati alti pini in mufa midului. Sau poate ca exista ceva mufa adaptoare.

salut calin ... eu am facut niste adaptari dupa schemele pe care le am gasit pe internet si anume:

schema pentru mufa care venea la cass vechi si care acum intra in cd:

http://homepage.ntlworld.com/richard.parkinson7/BMW/New%20Gen%2040%20Pin%20Radio%20pinout.jpg

si schema MIDULUI

http://www.vedete-monden.com/MID_pinout.jpg

am conectat in felul urmator:



12pin black 16 pin (aia mari plati) =======================================================

pinul 1 (MID)------------------pin 12(CD) GND

pinul 3(MID)-------------------pin 14(CD) Iluminare

pinul 4(MID)-------------------pin 9(CD) ibus

pin 2&8(MID)-------------------pin 15(CD) +12V



prin urmare dupa schema a iesit o mufa dupa cerculetele:

http://www.vedete-monden.com/zzzz.jpg



am conectat totul ca la carte dar tot nu merge... nici makr nu se aprinde ecranul MID ului... nu are iluminare... nu inteleg... m am impotmolit

Edited November 10, 201015 yr by Fan_XBMW

Daca mai stai vreo saptamana poate rezolvam cumva. Trebuie sa fac aceasta modificare la cineva si vad ce si cum. In principiu vor trebui taiate fire si insertizati alti pini in mufa midului. Sau poate ca exista ceva mufa adaptoare.

am facut eu modificarea la cineva.

aveti nevoie de piesa unu si doi din poza postata de Ice_man. noi le-am gasit la un magazin cu scule audio pt auto.





DAR, in afara de cablurile astea adaptoare, care se refera de fapt doar la partea de player, mai aveti nevoie de un cablu "iris" pt conectarea MID-ului. Noi l-am luat de pe ebay. cautati "bmw IRIS" pe ebay.de

de exemplu: http://cgi.ebay.de/BMW-E39-Kabelbaum-Nachr...=item588aa249de

practic asta e partea complicata a actiunii :twoup: cablul asta leaga MID-ul la can-ul (ibus? ma rog...reteaua) masinii si la alimentare (prin intermediul unor sigurante, desigur)



Si nu s-a terminat aici... Dupa ce ati facut toate legaturile hardware, aveti nevoie si de o activare software a unitatii... De fapt, de partea asta nu sunt sigur 100%, avand in vedere ca in cazul nostru nu a functionat MID-ul dupa activare si ne-am dat seama ca nu prinsesem un cablu bine. Asa ca nu stim daca ar fi mers sau nu fara activare. Dar 99% cred ca era scris si in instructiunile de montaj ca trebuie activat.



LE:



astea sunt instructiunile pt IRIS: http://www.bmw5er.dk/forum/getfile.php/bmw.../118/2710EN.pdf



si ceva discutie pe tema asta: http://forum.bmw5.co.uk/viewtopic.php?f=49...amp;view=unread



E ceva de lucru, intr-adevar, insa merita sa scapi de porcaria aia dintr-o bucata.

Edited November 10, 201015 yr by cosmin rotaru

in sfarsit un HELP!

interesant.... in ce consta activare software a unitatii?

Edited November 10, 201015 yr by Fan_XBMW

am mai gasit si eu ceva util sper......

http://img90.imageshack.us/img90/8050/cablear5.jpg

http://img90.imageshack.us/img90/1658/page1il2.jpg

http://img81.imageshack.us/img81/82/page2vk5.jpg

este bun? :twoup:

este bun? :twoup:

e bun, da. am editat si eu intre timp mesajul meu si am pus link catre pdf :twoup:



e ultimul pas din acele instructiuni... "coding". Si se face cu DIS-ul... (nu merge cu carsoft, de exemplu....). La "Procedure" zice destul de clar cum se face, pentru cineva care are DIS-ul :) Eu nu am. Nu eu am facut activarea.

mai am o intrebare.... eu la vechiul cass am mufa care se potriveste la pini plati.... chestia este ca mufa de la cass vechi se potriveste perfect la CD asta deoarece are "spatele" identic cu veciul cass.... mai trebuie sa iau mufa ca in poza postata de Ice_man?

in ce consta activare software a unitatii?

totusi, MID-ul era "viu" inainte de activare si inainte sa remediem problema la conexiuni. Functiona ceasul. Cred ca era alimentat corect, dar nu legaseram bine cablul acela pe ibus. deci mid-ul nu vedea cd-ul si atunci ne afisa doar ora.



mai am o intrebare.... eu la vechiul cass am mufa care se potriveste la pini plati.... chestia este ca mufa de la cass vechi se potriveste perfect la CD asta deoarece are "spatele" identic cu veciul cass.... mai trebuie sa iau mufa ca in poza postata de Ice_man?

buna intrebare si imi cer scue pentru confuzie. sitemul vechi are mufa cu pini rotunzi iar cel nou (ma rog.. vorba vine.. nou) are mufa cu pini plati. Si mai difera si mufa de la antena radio, intre cele doua modele.

Daca ai noroc sa ai aceeasi mufa, ai scapat de o cheltuiala in plus! Deci NU ai nevoie de cabluri adaptoare la partea de audio. Trebuie sa rezolvi doar problema cu MID-ul.

pai... eu daca am facut toate modificarile astea dupa pini si tot .... mie ce mi a lipsit de nu a pornit ? :twoup: ... e ceva strange la mijloc... de fapt mufa " IRIS" face legatura intre Cd si MId prin - iluminare, alimentare si I BUS.... eu am testat operatiunea in casa cu baterie si cele 2 componente CD + MID



in ce consta activare software a unitatii?

totusi, MID-ul era "viu" inainte de activare si inainte sa remediem problema la conexiuni. Functiona ceasul. Cred ca era alimentat corect, dar nu legaseram bine cablul acela pe ibus. deci mid-ul nu vedea cd-ul si atunci ne afisa doar ora.



mai am o intrebare.... eu la vechiul cass am mufa care se potriveste la pini plati.... chestia este ca mufa de la cass vechi se potriveste perfect la CD asta deoarece are "spatele" identic cu veciul cass.... mai trebuie sa iau mufa ca in poza postata de Ice_man?

buna intrebare si imi cer scue pentru confuzie. sitemul vechi are mufa cu pini rotunzi iar cel nou (ma rog.. vorba vine.. nou) are mufa cu pini plati. Si mai difera si mufa de la antena radio, intre cele doua modele.

Daca ai noroc sa ai aceeasi mufa, ai scapat de o cheltuiala in plus! Deci NU ai nevoie de cabluri adaptoare la partea de audio. Trebuie sa rezolvi doar problema cu MID-ul.



mai am o curiozitate... cineva mi a zis ca daca "connectez" mufa la cd.... fara MID... si bag un cd in cd player ar trebui sa cante.... ee fara mid pot face operatiunea de scoatere/introducere a cdului. Da, mufa se potriveste perfect.... oare semnalul de la radio vine tot din mufa repectiva... sau e ca la cass vechi din partea stanga a cd ului?

mufa " IRIS" face legatura intre Cd si MId prin - iluminare, alimentare si I BUS.... eu am testat operatiunea in casa cu baterie si cele 2 componente CD + MID



mai am o curiozitate... cineva mi a zis ca daca "connectez" mufa la cd.... fara MID... si bag un cd in cd player ar trebui sa cante.... ee fara mid pot face operatiunea de scoatere/introducere a cdului. Da, mufa se potriveste perfect.... oare semnalul de la radio vine tot din mufa repectiva... sau e ca la cass vechi din partea stanga a cd ului?

deci

-cd-ul primeste alimentare prin mufa mare, reda sunetul catre boxe tot pe acolo, si se conecteaza la ibusul masinii (ibusul asta e reteaua masinii. fiecare componeta arunca semnale acolo si isi ia semnalele ce-i sunt adresate tot de acolo);

-cd-ul are mufa separata pentru antena radio;

-MID-ul primeste alimentare prin mufa aia dreptunghiulara si se conecteaza la ibus tot pe acolo.



poti sa bagi cd-ul si stie sa-l scuipea afara. cam atat...



Verifica MID-ul intr-o alta masina (care are deja headunitul asta din doua bucati, functional... singura variabila fiind MID-ul tau...)

acum am priceput mai bine...deci in casa nu puteam obtine nici macar iluminarea midului? .... vroiam sa vad doar daca e "VIU" :twoup: .... atunci ramane sa caut mufa IRIS .... oare la dezmembrari mufa de la o alta masina este asemenatoare cu cele de pe ebay? .... ma refer daca se poate lua de pe o masina care e dotata cu mufa din fabrica....

acum am priceput mai bine...deci in casa nu puteam obtine nici macar iluminarea midului? .... vroiam sa vad doar daca e "VIU" :twoup: .... atunci ramane sa caut mufa IRIS .... oare la dezmembrari mufa de la o alta masina este asemenatoare cu cele de pe ebay? .... ma refer daca se poate lua de pe o masina care e dotata cu mufa din fabrica....

mufa in sine ma gandesc ca poti s-o gasesti... Eu as lua totusi cablajul cu totul

dupa ce e montat totul... cum se poate CODA? de ce este necesara aceasta operatiune? ai spus ceva de DIS... ce e aia si unde se poate gasi? :twoup: scuze de intrebarile care poate par stupide dar sincer nu stiu si cred ca sunt multi care nu stiu aceste lucruri... ma simt chiar norocos ca imi raspunzi la intrebari :)

am rezolvat. merci cosmin

am rezolvat. merci cosmin

cam tarziu am vazut strigatul tau de ajutor :twoup:



ma bucur ca ai reusit!





PS: merge?



LE: acum vad ca intrebarea ta era de ieri, dar eu abia acum am primit notificare de pe forum...

Edited November 12, 201015 yr by cosmin rotaru

da imi merge, numai ca lipsesc niste pixeli de la mid :twoup:

foarte util thread-ul multumesc baieti

cu placere... daca ai intrebari contacteaza ma
