BMW E46 NFL

Acest tutorial va invata cum sa montati o mufa AUX pe radiocasetofoanele BMW Reverse PH5950, fabricate Philips. care nu au prevazuta functia MODE.



Instrumente necesare:

1. Pistol de lipit

2.Cablu audio cu mufa jack 3.5

3. Surubelnita pentru a demonta radiocasetofonul

Timp de lucru 30-40 minute

http://e.a.d-cd.net/b127a8s-960.jpg



A.Demontati casetofonul, demontati suportul de caseta pentru ca nu vom mai avea nevoie de el si identificati pe placa de circuite partea electronica cu inscriptia TEA0676T

http://e.a.d-cd.net/2b127a8s-960.jpg

http://b.a.d-cd.net/ab127a8s-960.jpg

B. Pe pinul 1-right

16- left

12- ground ( ex in imagine- albastru-1-right, rosu-16-left, galben-ground-16)



http://digilander.libero.it/vecchiabessi/Circuiti/Connettori/AudioJack.gif



Lipim cu atentie firele pe pinii respectivi, fara a uni mai multi pini.Este o munca destul de fina si nerecomandata celor care nu au pic de indemanare.

Dupa ce am terminat de lipit scoatem firul printr-un orificiu al casetofonului catre exterior.

http://a.a.d-cd.net/6b127a8s-960.jpg



C. Acum vor rezolva problema casetei, al carui suport l-am eliminat. Trebuie sa inchidem circuitul astfel incat casetofonul sa creada ca are o caseta introdusa in el. De altfelacesta este si principiul de functionare, semnalul audio de la caseta fiind inlocuit de cel de la cablul audio montat de noi.

Identificam mufa urmatoare: http://f.a.d-cd.net/eb127a8s-960.jpg

Unim pinii din mufa conform imaginii cu ajutorul unor fire lipite cu pistolul de lipit.

http://h.a.d-cd.net/7b127a8s-960.jpg



In final ar trebui sa arate astfel toata lucrarea http://d.a.d-cd.net/3b127a8s-960.jpg

Montam la loc casetofonul si totul ar trebui sa fie OK, Pentru a proba cablul audio trebuie sa apasam butonul TAPE si conectam un MP3 sau un telefon mobil.

Cam asta e.

Mult succes

Felicitari pentru DIY

Am facut si eu acum 2 ani aceasta operatie doar ca nu mi-a trecut prin cap sa fac un diy,era cineva pe forum care nu credea ca se poate face

BV

Foarte bun tutorialul ..

Ar fi util un astfel de diy si pt radio-cd, iar pentru emularea cd-ului sa fie un cd cu un mp3 fara sunet, ceva de genu .. se poate?

Foarte bun tutorialul ..

Ar fi util un astfel de diy si pt radio-cd, iar pentru emularea cd-ului sa fie un cd cu un mp3 fara sunet, ceva de genu .. se poate?

cred ca ar merge. trebuie insa identificata intrarea in preamplificator si lipite cele 3 fire. Partea electronica e diferita in functie de firma care a construit playerul

Poate ne poate da un sfat cineva care se pricepe sa identifice treaba asta

Felicitari pentru DIY!

Imi poate spune cineva cum se aude cu modificarea respectiva ? sunetul este clar sau are mici bruiaje.. ?

Edited August 9, 201313 yr by mihai800

Felicitari pentru DIY!

Imi poate spune cineva cum se aude cu modificarea respectiva ? sunetul este clar sau are mici bruiaje.. ?

se aude bine si destul de tare. nu sunt bruiaje. acum depinde si cat de bine sunt facute legaturile

merge facut si la un philips cu functia mode ?

Pentru RADIO CD BUSINESS se poate face?

merge facut si la un philips cu functia mode ?

garantez numai pentru Radiocasetofonul marca Philips Reverse PH5950. Teoretic merge pe orice radiocasetofon dar trebuie identificata intrarea in preamplificator. eventual o schema electonica a aparatului te-ar ajuta sau poate un search detaliat pe Google

Felicitari pentru DIY!

Imi poate spune cineva cum se aude cu modificarea respectiva ? sunetul este clar sau are mici bruiaje.. ?

Am facut ieri aceasta operatie si se aude perfect, sunet clar, fara bruiaje

am facut si eu aceeasi operatiune pe masina unui amic, sunetul este chiar surprinzator de bun



pt a simplifica cele 2 conexiuni pe mufa unde ar fi trebuit sa intre alimentarea casetei, se pot folosi pini din conectica PC, eventual si mufe...

Am testat si eu ieri pe radio cass cu functia mode si nu merge fara mecanica iar sunetul obtinut nu era bun

poate ca nu ai avut tot Philips... :scratchchin:



ori poate ca nu ai facut conexiunile corect

poate ca nu ai avut tot Philips... :scratchchin:



ori poate ca nu ai facut conexiunile corect

cel mai probabil nu ai facut ceva bine daca ii acelasi model, mai verifica daca ai lipit unde trebuie firele pe circuitul integrat, dupa trebuie sa faci acele "strapuri" intre pinii de la mufa pentru al pacali, sa creada ca are caseta tot timpul in el, eu am folosit mufa lui, am taiat firele si dupa le-am cositorit intre ele:D

In rest sunetul se aude foarte bine, clar. Mersi Marius pentru DIY, este foarte folositor, si ne-ai scutit de bani aruncati pe uratenii de playere aftermarket cu usb:D

Edited August 14, 201313 yr by Vlad320

Acest model de casetofon, la care se refera DIY-ul, necesita cod de siguranta dupa demontarea si montarea ulterioara?

Vreau sa efectuez si eu operatiunea din DIY, dar nu am codul Safe, am un card al casetofonului dar pe el este scris tipul PH5959... si Serial no. X1251184, in dreptul casutei safe nr. nu scrie absolut nimic. Ce sa fac, cum aflu codul ? are cod ? va rog ajutor.

nu are cod

Pffff sarut-mana!!!

Am testat si eu ieri pe radio cass cu functia mode si nu merge fara mecanica iar sunetul obtinut nu era bun

Mai este varianta sa scoti banda+toate rotitele din caseta sa o lasi goala inauntru fara nimic,bagi caseta si automat se comuta pe AUX(dupa ce ai facut lipiturile pe CI)

Am facut eu asa si merge si sunetul f bun,mai bun decat cel obtinut de la mufa din spate AUX(cu o rezistenta si doi condensatori)

cel mai probabil nu ai facut ceva bine daca ii acelasi model, mai verifica daca ai lipit unde trebuie firele pe circuitul integrat, dupa trebuie sa faci acele "strapuri" intre pinii de la mufa pentru al pacali, sa creada ca are caseta tot timpul in el, eu am folosit mufa lui, am taiat firele si dupa le-am cositorit intre ele:D

In rest sunetul se aude foarte bine, clar. Mersi Marius pentru DIY, este foarte folositor, si ne-ai scutit de bani aruncati pe uratenii de playere aftermarket cu usb:D

Ma bucur ca am putut ajuta

care aveti de vanzare un radiocas modificat cu cablu AUX sa imi zica si mie ca ma intereseaza,mss

Ar fi buna o solutie acum si pt radio-cd

La cel cu functia nu am reusit sa l pacalesc, iar firele le am lipit la fel ca in poza ca e acelasi integrat ... Difera doar mecanica care are un microcontroler fata de cel fara functia mode

cei care doresc schema electronica a amplificatorului ii pot ajuta pentru orice tip de Player. asa o sa stiti exact unde trebuie lipite firele

poti incarca aici o arhiva cu toate? ar fi de mare folos pentru radio-cd

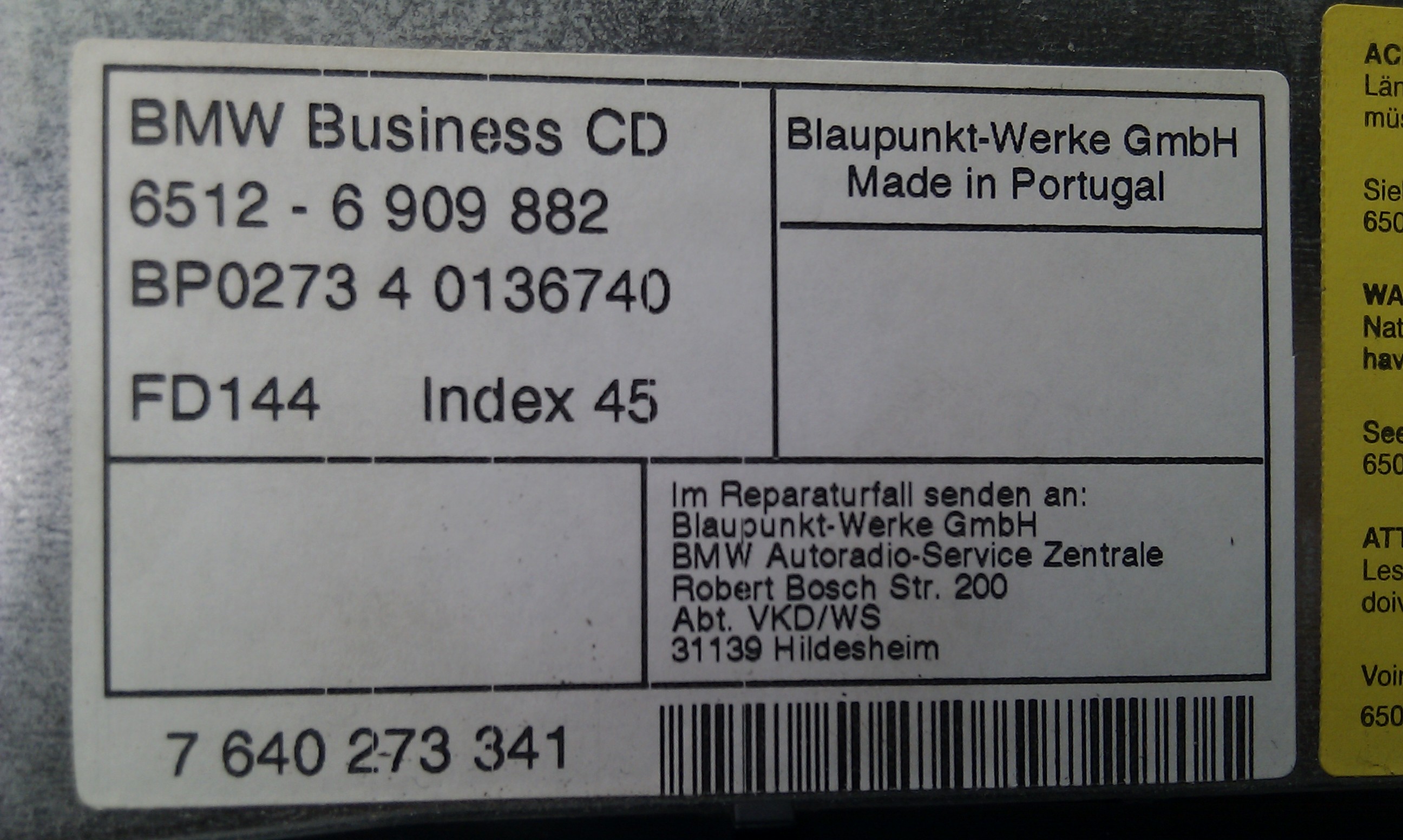

As dori si eu schema electrica pentru radio-cd-ul meu, este cel din poza, poate reusesc sa fac ceva cu aux, ar fi excelent
